Вибір або заміна поршневого насоса Bosch Rexroth A10VSO вимагає узгодження налаштування регулюючого клапана з точною гідравлічною логікою головної машини. Типи керування a10vso dfr dflr dr визначають, як насос регулює робочий об’єм під мінливими навантаженнями. Цей вибір безпосередньо визначає придатність системи та енергоефективність. Цей аналіз розкриває механічні відмінності між цими типами керування a10vso на основі офіційних документів. Використовуйте його, щоб керувати інженерними виборами, польовими налаштуваннями та рішеннями про купівлю.
Як працюють елементи керування A10VSO DR, DFR і DFLR
Серія A10VSO призначена для-промислових установок із відкритим контуром. Він відрізняється від мобільної серії A10VO в основному наявністю елементів керування та конструкцією внутрішніх підшипників. Інженери повинні перевірити наявність керування для кожного конкретного розміру насоса. Не всі розміри підтримують складне налаштування DFLR. Регулюючий клапан діє як механічний мозок насоса. Він направляє масло під тиском до керуючого поршня, який нахиляє перекидну пластину проти поворотної пружини.
TheDRустановка діє як регулятор тиску. Його основна функція полягає в обмеженні пікового тиску в системі в межах робочого діапазону насоса. Коли тиск досягає механічного значення пружини керування, керуючий золотник зміщується. Він направляє масло в циліндр управління. Цей тиск масла долає зворотну пружину та знижує кут поворотної пластини. Продуктивність насоса падає майже до нуля. У результаті насос підтримує встановлений тиск без скидання додаткового потоку через запобіжний клапан.
TheDFR і DFR1установки діють як регулятори тиску та витрати. Вони працюють за-методом вимірювання навантаження, описаним у документах Bosch Rexroth AG. Ці елементи керування узгоджують потужність насоса з точною витратою, яку вимагають приводи. Вони роблять це за допомогою сигналу перепаду тиску, який надсилається від направляючого клапана назад до насоса. Через це насос забезпечує лише потік, необхідний для поточного руху. Це зменшує накопичення тепла протягом усього робочого циклу.
TheDFLRналаштування додає механічний обмежувач потужності до регуляторів тиску та витрати. Він постійно відстежує тиск і потік разом. Контроль вимикає насос, якщо потреба в потужності перевищує механічну межу приводного двигуна. Перевірка заводського налаштування потужності є обов’язковою для насосів DFLR. Неправильна крива крутного моменту призведе до зупинки електродвигуна або залишить потужність приводу невикористаною.
Фундаментальна механіка вимірювання-навантаження в DFR/DFR1
Системи вимірювання-навантаження залежать від механічного балансу, встановленого на дозуючому отворі. У більшості налаштувань цей отвір є пропорційним напрямним клапаном у магістралі. Регулюючий клапан DFR визначає падіння тиску в цьому зовнішньому отворі. Він використовує баланс тиску, описаний рівняннями Бернуллі, щоб налаштувати перекидну пластину. Золотник врівноважує тиск навантаження та силу пружини проти тиску на виході насоса, щоб підтримувати постійний запас тиску.
Коли клапан відкривається ширше, перепад тиску в отворі ненадовго зменшується. Ця зміна змушує золотник перемикатися та видаляти масло з керуючого поршня. Зворотна пружина потім штовхає перекидну пластину до більш крутого кута. Робочий об’єм насоса зростає, доки не відновиться граничний тиск. Коли клапан закривається, перепад тиску зростає. Це змушує масло повертатися в керуючий поршень, щоб знизити продуктивність насоса.
Фізична різниця між DFR і DFR1 стосується лише внутрішнього шляху порту X на блоці керування. Стандартний контроль DFR включає невеликий внутрішній випускний отвір. Він з’єднує-лінію вимірювання навантаження зі зливом корпусу насоса. Цей отвір випускає сигнал вимірювання-навантаження, коли напрямний клапан центрується, знижуючи тиск насоса до низького рівня очікування. Налаштування DFR1 повністю виключає цей внутрішній випускний отвір. Системи, що використовують DFR1, повинні забезпечувати зовнішній дренажний шлях у блоці клапанів для випуску сигналу.
Через цю різницю ці дві установки не є взаємозамінними.

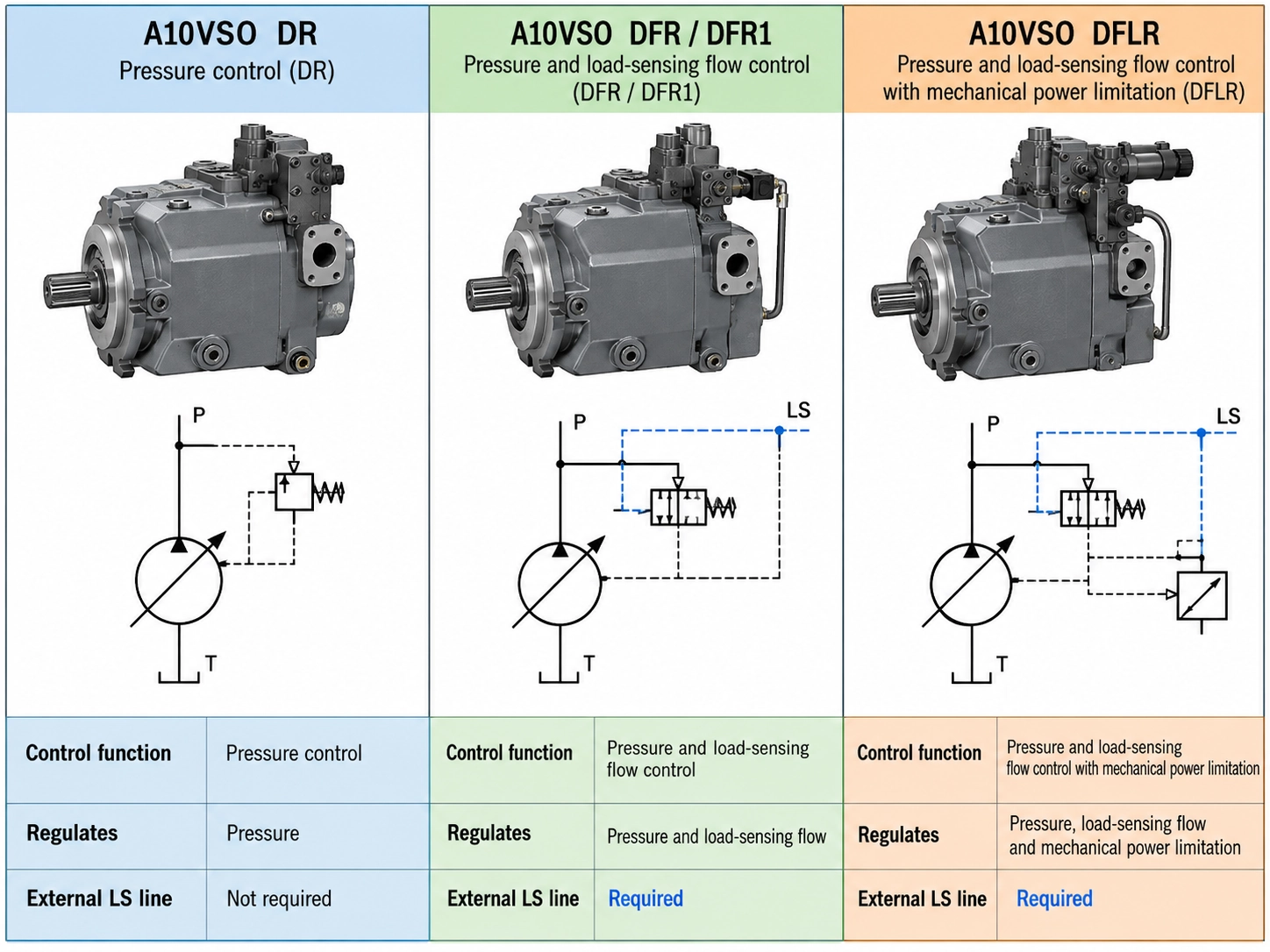

A10VSO DR проти DFR проти DFLR: всебічне технічне порівняння
Перевірка базового тиску є першим кроком у відповідності типу керування промисловій роботі. Компанія Bosch Rexroth AG встановлює номінальний тиск 280 бар і піковий тиск 350 бар для A10VSO серій 31 і 32 у розмірах від 18 до 140. Для меншого розміру 10 насоса в серії 52 Bosch Rexroth AG вказує номінальний тиск 250 бар і піковий тиск 315 бар.
Ці елементи керування відрізняються в основному змінними, які вони регулюють, і зовнішніми лініями, які вони повинні запускати. DR не потребує зовнішніх пілотних ліній. Він працює як окрема петля, яка контролює лише власний вихідний порт. Для DFR потрібна спеціальна-лінія вимірювання навантаження, яка проходить від приводу до порту X на системі керування насосом. DFLR потребує тієї самої зовнішньої схеми, але вона додає механічне налаштування потужності, яке має відповідати двигуну. Це ускладнює заміну DFLR.
| Тип управління | Контрольовані змінні | Потреби зовнішнього контуру | Можливість LS | Обмеження потужності | Складність заміни |
|---|---|---|---|---|---|
| DR | Тиск | Жодного | немає | немає | Низький |
| DFR / DFR1 | Тиск, потік | Дозуючий отвір, лінія LS | так | немає | Середній |
| DFLR | Тиск, потік, потужність | Дозуючий отвір, лінія LS | так | так | Високий |
Перш ніж замовляти заміну насоса, інженери повинні переглянути наявні гідравлічні установки. Перехід від DR до DFR вимагає нових пілотних ліній і модифікованих напрямних клапанів. Заміна DFLR на DFR повністю знімає обмеження потужності. Цей перемикач створює ризик перегріву електродвигуна під час періодів високого тиску та великої витрати.
Практичний підбір додатків: яка конфігурація вам потрібна?
Вибір правильного керування вимагає перегляду робочого циклу, розміру двигуна та обмежень тепла машини. Керування насосом має відповідати тому, як приводи всмоктують масло з часом.
- Налаштування DRпідходить для систем, які потребують постійного тиску з невеликим потоком протягом тривалого періоду витримки. Промислові преси часто використовують елементи керування DR, щоб утримувати силу затиску на деталі. Насос працює майже до нульового потоку, утримуючи заданий тиск. Це зменшує споживання електроенергії та накопичення тепла під час етапу утримування.
- Налаштування DFRпідходить для систем, де кілька приводів працюють з різними швидкостями та навантаженнями протягом циклу. Верстати та виробничі лінії використовують регулятори DFR, щоб забезпечити лише потік, необхідний для пропорційних клапанів. Це запобігає накопиченню сильного тепла, спричиненому скиданням масла через запобіжний клапан, дозволяючи використовувати менші масляні баки та менші охолоджувачі.
- Налаштування DFLRнеобхідні для важких систем, де пікова гідравлічна потужність перевищує потужність електродвигуна. Великі формувальні преси та подрібнювачі використовують елементи керування DFLR, щоб швидко працювати за невеликих навантажень і автоматично сповільнюватися, коли тиск зростає. Ця крива постійної потужності запобігає зупинці двигуна, водночас максимально ефективно користуючись наявною потужністю.
Ці правила відображають стандартну інженерну практику. Незважаючи на це, машинобудівники час від часу відступають від них через обмеження вартості або застарілі конструкції схем.
Перевірка фактичного керуючого коду на встановленому насосі залишається єдиним безпечним способом підтвердити правильне налаштування.
A10VSO Порівняння часу відгуку DFR і DFLR
Обмежувач потужності в установці DFLR додає демпфування в схему керування. Ця зміна впливає на те, наскільки швидко насос реагує на раптові зміни навантаження. Коли направляючий клапан швидко закривається, насос повинен негайно перейти до нуля. Швидка реакція запобігає стрибкам тиску від пошкодження наступних частин.
Стандартне керування DFR зазвичай спрацьовує протягом 20–40 мілісекунд залежно від розміру насоса та робочого тиску. Масло тече безпосередньо від пілотного клапана до керуючого поршня з невеликими обмеженнями. У налаштуваннях DFLR спочатку масло має пройти через додаткові клапани, пружини та канали силового блоку. Цей додатковий об’єм і стійкість до рідини трохи затримують час руйнування.
У динамічних схемах, які швидко змінюються, ця коротка затримка може спричинити стрибки тиску, які перевищують налаштування запобіжного клапана. Ці шипи створюють шум і прискорюють знос деталей. Інженери зі строгими цільовими показниками реагування часто вибирають елементи керування DFR і замість них використовують більші двигуни. Вони обмінюються енергозбереженням DFLR для більш точного відстеження тиску. Для стандартних промислових машин різниця відгуків залишається невеликою, але високошвидкісні-системи із замкнутим-контуром потребують пильної уваги.
A10VSO Етапи процедури регулювання тиску керування
Для регулювання цих клапанів у польових умовах потрібен калібрований манометр на виході насоса. Моделі із-розпізнаванням навантаження також потребують другого датчика в порту X. Встановлення цих клапанів без відповідних манометрів часто призводить до нестабільності системи або виходу з ладу насоса через надлишковий тиск.
- Спочатку встановіть максимальний системний тиск на компенсаторі DR, незалежно від типу керування. Знайдіть гвинт регулювання тиску на головному корпусі клапана. Поверніть гвинт за годинниковою стрілкою, щоб збільшити межу тиску, або поверніть його проти годинникової стрілки, щоб знизити його. Притисніть насос до закритого напрямного клапана, щоб зчитати максимальний тиск на випускному манометрі.
- Далі відрегулюйте перепад тиску на моделях DFR і DFLR. Диференціальний гвинт розташований поруч із гвинтом тиску на тому ж блоці. Стандартне заводське налаштування зазвичай становить 14 бар. Щоб перевірити це, запустіть привод на постійній помірній швидкості. Різниця між манометром на виході та манометром порту X показує різницю тиску. Поверніть гвинт за годинниковою стрілкою, щоб підняти диференціал, що збільшить тиск у режимі очікування та прискорить реакцію.
- Калібруйте обмеження потужності на моделях DFLR, лише якщо ланцюг містить витратомір і завантажувальний клапан. Регулювання потужності змінює натяг пружини на гіперболічній котушці у вторинному корпусі. Регулювання цього параметра без гідравлічного випробувального стенду не рекомендується. Якщо встановити занадто високе обмеження, електродвигун перевантажиться до того, як насос почне руйнуватися.
Зафіксуйте всі регулювальні гвинти стопорними гайками, як тільки калібрування буде завершено. Цей крок зупиняє вібрацію машини від зміни налаштувань пізніше.
Аналіз режиму несправності регулюючого клапана A10VSO: чому поршневі башмаки виходять з ладу
Команди технічного обслуговування часто звинувачують у несправності насоса несправний регулюючий клапан. Основна причина, однак, зазвичай походить від умов системи, які перешкоджають належній роботі керування. Коли демонтаж насоса показує сильний знос черевиків або від’єднання черевиків, причиною майже завжди є погане змащення, а не дефект блоку керування.
- Високий тиск зливу корпусуштовхає башмаки поршня від перекидного диска під час такту впуску. A10VSO вимагає, щоб тиск у корпусі був нижче 2 бар абсолютний за будь-яких робочих умов. Коли забиті зливні фільтри або невеликі зворотні лінії підвищують тиск вище цієї межі, масляна плівка на черевику руйнується. Потім черевики вдаряються молотком про перекидну пластину.
- Високий вакуум всмоктуваннявикликає ті самі механічні пошкодження через інший процес. Якщо обмеження всмоктування перевищує 0,8 бар абсолютного, масло не може заповнити циліндри достатньо швидко під час всмоктування. Кавітація, що виникає в результаті, роз’їдає пластину клапана та створює удари, які ламають взуття. Потім сміття потрапляє в регулюючий клапан і заклинює золотник.
- Неправильна в'язкість маслазупиняє контрольну котушку від переміщення за призначенням. Якщо масло занадто густе під час холодного запуску, керуючий поршень реагує надто повільно, щоб вивести насос з ладу, викликаючи стрибки високого тиску. Якщо масло занадто рідке через перегрів, внутрішній витік через золотник не дає насосу підтримувати встановлений тиск, залишаючи машину млявою.
Виправлення цих проблем є обов’язковим перед встановленням нового насоса. Блок на заміну зазнає такої ж несправності, якщо тиск у корпусі або вакуум на всмоктуванні залишаться за межами діапазону.
Інженерні наслідки неправильного вибору керування
Заміна одного типу керування на інший без зміни схеми спричиняє збій у роботі та часто пошкоджує машину. Установлення насоса DR у контурі DFR залишає-лінію вимірювання навантаження від’єднаною або заглушеною. Без золотника потоку для зчитування запиту навантаження насос DR залишається на повній потужності до досягнення максимального тиску. Він скидає весь цей надлишок масла через запобіжний клапан, перегріваючи рідину за лічені хвилини.
Заміна насоса DFLR на стандартний насос DFR видаляє обмежувач потужності, який захищає двигун. Коли машина потребує високого тиску та великої витрати водночас, насос DFR намагається забезпечити обидва. Ця потреба споживає надто великий струм і спрацьовує головний вимикач, викликаючи раптові відключення під час пікового виробництва.
| Серія/модель насоса | Опція контролера | Стандарт / Директива | Ключова специфікація / поріг |
|---|---|---|---|
| A10VSO Серія 31 (NG18–100) | DG (дво-точкові прямі) | DIN EN ISO 80079-36 | Номінальний тиск 280 бар |
| A10VSO Серія 32 (NG18–140) | DRG (дистанційний тиск) | DIN EN ISO 80079-37 | Максимальний тиск 350 бар |
| A10VSO серія 52 (розмір 10) | Стандартний гідравлічний | Директива 2014/34/ЄС | Номінальний тиск 250 бар |
| A10VSO серія 52 (розмір 10) | Стандартний гідравлічний | ISO 3019-2 (2 отвори) | Максимальний тиск 315 бар |
| A10VSO Серія 31 (NG18) | ANSI B92.1a (Splined S) | DIN 6885 (зі шпонкою P) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO Серія 31 (NG100) | Метрична різьба 42 | ISO 3019-1 (Hub K01) | II 3G Ex h IIC T4-T1 Gc X |
Використання насоса DFR у контурі, створеному для DFR1, передає сигнал-датчика навантаження в резервуар усередині регулятора насоса. Тоді насос не може створити резервний тиск. У результаті клапани реагують повільно під час початку руху. Ці помилки заміни призводять до тривалого простою, марної витрати грошей і анулювання гарантій виробника.
Посібник із заміни A10VSO: визначення та вибір потрібного насоса
Щоб знайти правильну заміну, необхідно знайти відповідність усього коду моделі. Насоси з однаковими зовнішніми корпусами часто містять абсолютно різні внутрішні елементи керування. Зіставлення тільки робочого об’єму, монтажного розміру та номінального тиску не гарантує, що елементи керування працюватимуть разом. Неврахування контрольного коду є найпоширенішою помилкою під час обслуговування гідравліки.
Якщо оригінальна табличка відсутня або зношена, інженери можуть визначити тип керування, перевіривши порти на блоці. Блок без зовнішніх пілотних портів вказує на керування DR. Блок із зовнішнім портом X вказує на керування DFR, DFR1 або DFLR. Більший вторинний пружинний корпус збоку підтверджує наявність контролера потужності DFLR.
Sheung Chak Hydraulics постачає перевірені запасні насоси для повнихСерія A10VSO. Їхня технічна команда переглядає вимоги до схеми, щоб підтвердити, що кожен блок має правильне керування, обертання вала та схему портів для прямого встановлення. Покупці можуть ознайомитися з детальними специфікаціями та технічними посібниками на своїхсторінки категоріїдля перевірки розмірів і логіки управління перед розміщенням замовлення.
Практичний шаблон запиту пропозицій для закупівлі A10VSO
Покупці повинні надати повну технічну інформацію, щоб гарантувати, що постачальники нададуть правильний насос. Залишення контрольного коду або налаштування потужності змушує постачальника вгадувати. Ці припущення часто призводять до замовлення неправильної одиниці. У таблиці нижче наведено обов’язкові поля для aзапит на котируваннящоб запобігти дорогим поверненням.
| Обов'язкове поле | Технічна специфікація | Примітки/Метод перевірки |
|---|---|---|
| Повний код моделі | наприклад, A10VSO 71 DFR1/31R-PPA12N00 | Читайте безпосередньо з металевої таблички |
| Серія та розмір насоса | Серія 31, 32 або 52; Розмір 10-140 | Визначає розташування монтажних фланців і портів |
| Тип управління | DR, DFR, DFR1 або DFLR | Перевірте наявність порту X на блоці керування |
| Обертання валу | За годинниковою стрілкою (R) або проти годинникової стрілки (L) | Якщо дивитися з боку приводного вала |
| Налаштування потужності DFLR | наприклад, 22 кВт при 1500 об/хв | Обов'язковий для DFLR; перевірити рейтинг основного двигуна |
| Перепад тиску | наприклад, 14 бар | Укажіть для DFR/DFR1, якщо потрібні спеціальні налаштування |
Надання цієї повної інформації дозволяє постачальнику перевірити насос на вихідні робочі номери. Це гарантує правильну роботу запасного насоса, щойно система запуститься.
